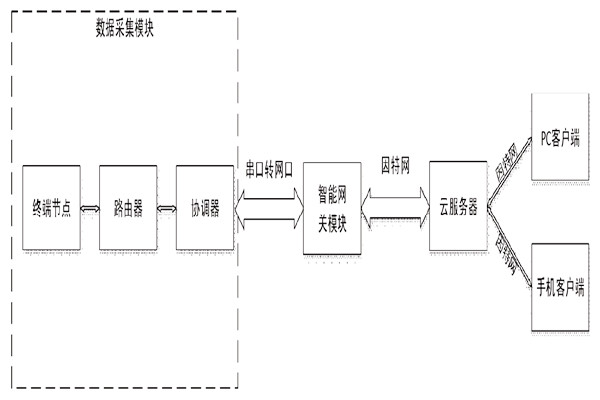

樓宇自控係統包括數據采集模塊、智能網關模塊、雲服務器模塊、客戶端模塊，總體結構如圖所示。數據采集模塊將數據包通過串口發送到智能網關模塊，智能網關模塊通過Internet傳給雲服務器，雲服務器存儲信息並生成方案給客戶端。

該樓宇自控係統布局相對簡單，協調器節點安裝於樓宇的靠近中心位置處，並通過串口與智能網關模塊相連，對整個Zigbee網絡進行維護與控製、縮短通信距離以及降低發射功率。樓宇各部分均置有路由器節點，路由器節點則與對該部分的終端節點設備相互通信，終端節點可按照用戶需求個性化搭配。
