    樓宇自控現場總線的體係結構!

    欄目:常見問題 作者:草莓视频下载APP智能化 發布時間:2020-10-17 關鍵詞: 樓宇自控
    分享到:
    ​根據IEC/ISA定義,現場總線是連接樓宇自控設備和樓宇自控係統的數字式、雙向傳輸、多分支的通信網絡。用於樓宇自控最底層的現場設備以及現場儀表的互連網絡,是現場通信網絡和樓宇設備自控係統的集成。

    根據IEC/ISA定義,現場總線是連接樓宇自控設備和樓宇自控係統的數字式、雙向傳輸、多分支的通信網絡。用於樓宇自控最底層的現場設備以及現場儀表的互連網絡,是現場通信網絡和樓宇設備自控係統的集成。

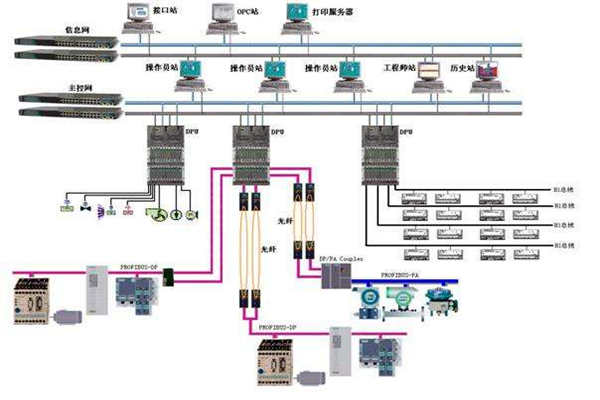

    樓宇自控現場總線的體係結構!(圖1)

    現場總線將當今網絡通信與管理的概念帶入樓宇自控領域,代表了今後樓宇自動化控製體係結構發展的一種方向。現場總線是以ISO的OSI模型為基本框架的,並根據實際需要進行簡化了的體係結構係統,主要包括物理層、數據鏈路層、應用層、用戶層。物理層向上連接數據鏈路層,向下連接介質。物理層規定了傳輸介質(雙絞線、無線和光纖)、傳輸速率、傳輸距離、信號類型等。在發送期間,物理層編碼並調製來自數據鏈路層的數據流。在接收期間,用來自媒介的合適的控製信息將收到的數據信息解調和解碼並送給鏈路層;數據鏈路層負責執行總線通信規則,處理差錯檢測、仲裁、調度等。應用層為最終用戶的應用提供一個簡單接口,定義了如何讀、寫、解釋和執行一條信息或命令。用戶層實際上是一些數據或信息查詢的應用軟件,規定了標準的功能塊、對象字典和設備描述等一些應用程序,給用戶一個直觀簡單的使用界麵。

    如上所述,樓宇自控現場總線的體係結構大致就是如此,呈現出了高度互換性、控製功能分散等優點。
