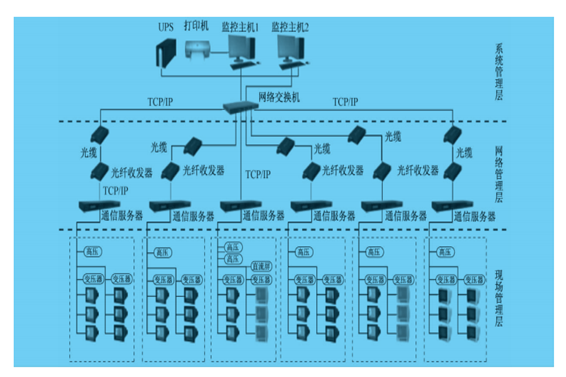

＞係統簡介

電力監控係統是指用於監視和控製電力生產及供應過程的、基於計算機及網絡技術的業務係統及智能設備，以及作為基礎支撐的通信及數據網絡等，它涵蓋發電、輸電、用電全過程的各類自動控製係統。該係統利用計算機、計量保護裝置總線技術，對中、低壓配電係統的實時數據、開關狀態及遠程控製進行了集中管理。電力監控係統可以為企業提供“監控一體化”的整體草莓视频黄版下载，主要包括實時曆史數據庫XPMS、工業自動化組態軟件XPMS-3000、電力自動化軟件、“軟”控製策略軟件、通信網關服務器、OPC產品、Web門戶工具等，可以廣泛地應用於企業信息化、DCS係統、PLC係統、SCADA係統。

＞功能展示

1、友好的人機交互界麵

標準的變配電係統具有CAD一次單線圖顯示中、低壓配電網絡的接線情況;龐大的係統具有多畫麵切換及畫麵導航的功能;分散的配電係統具有空間地理平麵的係統主畫麵。主畫麵可直觀顯示各回路的運行狀態，並具有回路帶電、非帶電及故障著色的功能。主要電參量直接顯示於人機交互界麵並實時刷新。

2、用戶管理

電力監控係統軟件可對不同級別的用戶賦予不同權限，從而保證係統在運行過程中的安全性和可靠性。

3、數據采集處理

電力監控係統可實時和定時采集現場設備的各電參量及開關量狀態(包括三相電壓、電流、功率、功率因數、頻率、電能、溫度、開關位置、設備運行狀態等)，將采集到的數據或直接顯示、或通過統計計算生成新的直觀的數據信息再顯示(總係統功率、負荷最大值、功率因數上下限等)，並對重要的信息量進行數據庫存儲。

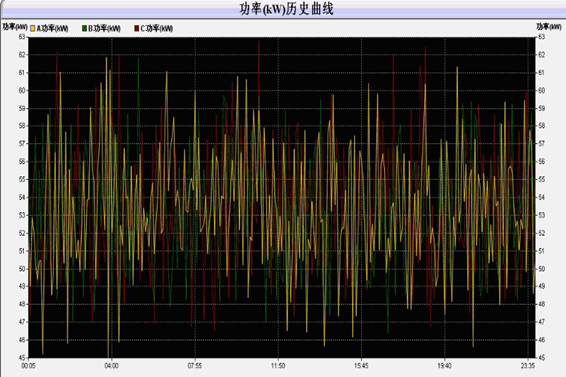

4、趨勢曲線分析

電力監控係統提供了實時曲線和曆史趨勢兩種曲線分析界麵，通過調用相關回路實時曲線界麵分析該回路當前的負荷運行狀況。如通過調用某配出回路的實時曲線可分析該回路的電氣設備所引起的信號波動情況。係統的曆史趨勢即係統對所有已存儲數據均可查看其曆史趨勢，方便工程人員對監測的配電網絡進行質量分析。

5、報表管理

電力監控係統具有標準的電能報表格式並可根據用戶需求設計符合其需要的報表格式，係統可自動統計。可自動生成各種類型的實時運行報表、曆史報表、事件故障及告警記錄報表、操作記錄報表等，可以查詢和打印係統記錄的所有數據值，自動生成電能的日、月、季、年度報表，根據複費率的時段及費率的設定值生成電能的費率報表，查詢打印的起點、間隔等參數可自行設置；係統設計還可根據用戶需求量身定製滿足不同要求的報表輸出功能。

6、事件記錄和故障報警

電力監控係統對所有用戶操作、開關變位、參量越限及其它用戶實際需求的事件均具有詳細的記錄功能，包括事件發生的時間位置，當前值班人員事件是否確認等信息，對開關變位、參量越限等信息還具有聲音報警功能，同時自動對運行設備發送控製指令或提示值班人員迅速排除故障。

7、五遙功能

智能電力監控係統不僅能實現常規的 “遙信”、“遙控”、“遙測”、“遙調”功能，還可以實現“遙設”功能。

遙信：實時對開關運行狀態、保護工作等開關量進行監視。計算機實時顯示和自動報警。

遙控：通過計算機屏幕選擇相應的站號、開關號、合/分閘等信息，並在屏幕上將選擇的開關狀態反饋出來，確認後執行，實時記錄操作時間、類型、合開關號等。

遙測：通過計算機實時對係統電壓、電流、有功功率、無功功率、功率因數、超限報警、頻率進行不斷地采集、分析、處理、記錄、顯示曲線、棒圖，自動生成報表。

遙調：用於有載變壓器的調壓升/降。

遙設：用於遠方修改分散繼電保護裝置的定值、控製字;以及調整各種儀表的工作狀態。

＞使用價值

1、在用戶電力功率管理中，電力監控係統可以分析和總結用戶電力資源和功率負載，以便減少用戶的功率損耗裝置。

2、由於數據分析的結果，可以最佳的組合設備的操作，最大限度的減少浪費，提高設備效率，避免浪費資源，減少資金投入。

3、對於嚴重事故的預警，可以事先評估事件的發生，係統提前發出警告，然後提前進行幹預，最大限度的減少損失。
